Подробная информация о продукте:
|
| Название продукта: | Фланец сварки встык | Стандарт: | ГБ/АНСИ /JIS/ДИН |
|---|---|---|---|
| Толщина: | 12mm-58mm | Наружный диаметр: | 14-2020mm |
| Внутренний диаметр: | 15-2024mm | Поток: | М10-М27 |
| Выделить: | Фланец сварки встык OD 14MM,фланец сварки встык толщины 58mm,Фланец сварки встык потока M27 |
||

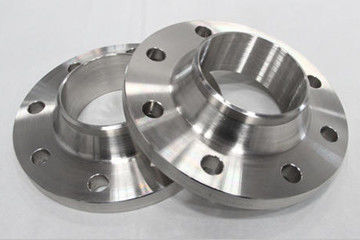

Фланец сварки встык вид штуцеров трубы, который ссылается на фланец с соединением шеи и перехода и сварки встык трубы с трубой. Не легко деформировать, хорошо загерметизированный и широко использованный. Оно имеет соответствуя требования к ригидности и упругости и переход разумной сварки встык утончая. Расстояние между сваривая соединением и совместной поверхностью большое, и совместная поверхность свободна от сваривая деформации температуры.
Фланец сварки встык принимает относительно сложную структуру мундштука, которая соответствующая для трубопровода с большой зыбкостью давления или температуры или высокой температуры, высокого давления и низкой температуры. Он вообще использован для соединения трубопровода и клапана с PN более большим чем 2.5MPa, и также использован для средств массовой информации транспортировать трубопровода дорогих, огнеопасных и взрывно.
Диаметр фланца наружный: 75mm-2190mm
Диаметр круга отверстия для болтов разбивочного: 50 mm --- 2130 mm
Диаметр отверстия для болтов: 11mm-30mm
Количество отверстий для болтов: 4-48
Поток: m10-m27
Толщина фланца: 12mm-58mm
Диаметр трубы наружный: a (17.2-2032mm) b (14-2020mm)
Диаметр фланца внутренний: a (18-2036mm) b (15-2024mm)
Теоретический вес фланца: 0.36kg-234.6kg (DN 1800)
1. Вковки стали и аустенитной нержавеющей стали углерода с номинальным давлением PN 0.25mp-1.0mpa для фланца сварки встык. Вковки ранга i позволены.
2. В дополнение к следующим обеспечениям, вковки с номинальным давлением PN 1.6mpa-6.3mpa соотвествуют ранга II или выше.
3. Если одно из следующих условий соотвествовано, то оно встретит требования III и вковки:
(1) вковки фланца с ≥ 10.0MPa PN номинального давления;
(2) вковки стали молибдена хромия с номинальным давлением PN > 4.0Mpa;
(3) вковки ферритной стали с номинальным давлением PN > 1.6Mpa и работая ≤ температуры - ℃ 20.
Нержавеющая сталь служит фланцем технические спецификации фланца сварки встык технические как ниже:
| Фланец сварки встык | |||||||||||||||||
| DN | Наружный диаметр стальной трубы | Размер соединения | Толщина фланца | Внутри диаметра фланца B1 |
Гнездо | Шея фланца | высота | Теоретический вес | |||||||||
| Диаметр фланца наружный | Диаметр круга отверстия для болтов разбивочного | Диаметр отверстия для болтов | Количество отверстий для болтов | поток | B2 | U | N | R | |||||||||
| B | B | B | |||||||||||||||
| 10 | 17,2 | 14 | 100 | 70 | 14 | 4 | M12 | 20 | 11,5 | 9 | 18 | 15 | 9 | 34 | 3 | 26 | 1,14 |
| 15 | 21,3 | 18 | 105 | 75 | 14 | 4 | M12 | 20 | 16 | 12 | 22 | 19 | 10 | 38 | 3 | 26 | 1,26 |
| 20 | 26,9 | 25 | 130 | 90 | 18 | 4 | M16 | 20 | 21 | 19 | 27,5 | 26 | 11 | 48 | 4 | 29 | 1,93 |
| 25 | 33,7 | 32 | 140 | 100 | 18 | 4 | M16 | 24 | 26,5 | 26 | 34,5 | 33 | 13 | 52 | 4 | 32 | 2,43 |
| 32 | 42,4 | 38 | 155 | 110 | 22 | 4 | M20 | 24 | 35 | 30 | 43,5 | 39 | 14 | 64 | 5 | 32 | 3,17 |
| 40 | 48,3 | 45 | 170 | 125 | 22 | 4 | M20 | 26 | 41 | 37 | 49,5 | 46 | 16 | 74 | 5 | 34 | 3,88 |
| 50 | 60,3 | 57 | 180 | 135 | 22 | 4 | M20 | 26 | 52 | 49 | 61,5 | 59 | 17 | 86 | 5 | 38 | 4,61 |
a. Пластиковое D. пакета c.Pallet сумки пакета b.Wove сумки пузыря подгоняло.
Наша стальная плоская фабрика имеет высокую способность для продукции, срок поставки 30 дней для небольшого количества, или если вы спешность для этого, то, мы можем аранжировать и встретить вашу дату перевозки груза.
