Подробная информация о продукте:
|
| Материал: | нержавеющая сталь | Соединение: | Заварка |
|---|---|---|---|
| Стандарт: | DIN, ANSI, ASTM, GB | Размер: | 1/8" ~2", 1/2' | 6' |
| Применение: | Химический, конструкция | Упаковка: | Коробка /Poly коробки /Wooden коробки деревянная |
| Выделить: | Weldable фланец трубы DN10,Фланец трубы ASTM B381 Weldable,Weldable фланец трубы 2500LBS |
||

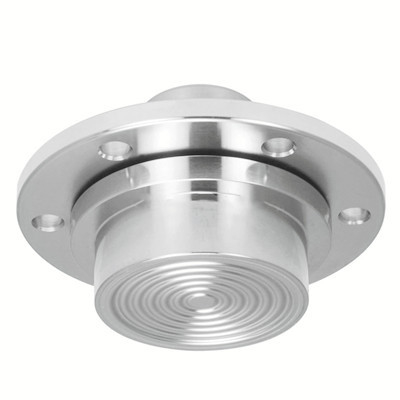

Фланец нержавеющей стали PJ-SE сохранить материалы. Своя структура разделена в 2 части. Один конец трубы соединен с трубой и другой конец сделан в кольцо сварки встык. Плита фланца сделана из низкосортного материала, пока часть трубы сделана из такого же материала как труба.
Размер: 1/2» до 48"
Ранг: 304/304L/316/316L
Класс давления: 150-2500LBS
Стандарт: ASME B16.5, ASTM A182
Технические спецификации фланца нержавеющей стали PJ-SE класса 150 ASTM B381 DN10-DN600 ASTM16.5 технические как ниже:
| Номинальный размер | Размер соединения | Толщина фланца | Размер поверхности для заклеивания | толщина подкладки | |||||
| Диаметр фланца наружный | Диаметр разбивочного круга | Диаметр отверстия для болтов | Количество отверстий для болтов | d | dl | Выпуклая поверхность | |||
| 40 | 130 | 100 | 14 | 4 | 14 | 80 | 30 | 3 | 2 |
| 50 | 140 | 110 | 14 | 4 | 14 | 90 | 45 | 3 | 2 |
| 65 | 160 | 130 | 14 | 4 | 14 | 110 | 60 | 3 | 2 |
| 80 | 190 | 150 | 18 | 4 | 16 | 128 | 75 | 3 | 2 |
| 100 | 210 | 170 | 18 | 4 | 16 | 148 | 95 | 3 | 2 |
| 125 | 240 | 200 | 18 | 8 | 18 | 178 | 110 | 3 | 2 |
| 150 | 265 | 225 | 18 | 8 | 18 | 202 | 130 | 3 | 2 |
| 200 | 320 | 280 | 18 | 8 | 20 | 258 | 190 | 4 | 2 |
| 250 | 375 | 335 | 18 | 12 | 22 | 312 | 235 | 4 | 2 |
| 300 | 440 | 395 | 22 | 12 | 22 | 365 | 285 | 5 | 3 |
| 350 | 490 | 445 | 22 | 12 | 22 | 415 | 330 | 5 | 3 |
Фланец нержавеющей стали PJ-SE может сохранить цену. Когда материал трубы особенный и дорого стоит цены, цена сваривать фланцы такого же материала высока. Удобно для конструкции и может сохранить неудобство соответствуя отверстий болта с буртиком во время соединения.
Фланец нержавеющей стали PJ-SE широко использован в полях инженерства трубопровода как топление, топление, перевозка воды, химическая промышленность, природный газ, жара, очистка сточных вод, водный источник, мост, стальная структура, перевозка морской воды и штабелевка.
