Подробная информация о продукте:
|
Материал: | Нержавеющая сталь | Соединение: | Заварка |
---|---|---|---|
размер: | 1/8' | 6' | Использование: | Присоединяясь линии трубы |
Давление: | Среднее давление | Упаковка: | СТАНДАРТНАЯ УПАКОВКА |
Высокий свет: | SS304 6' фланцы нержавеющей стали,316L 1/8' фланцы нержавеющей стали,316L 1/8' фланец соединения подола |

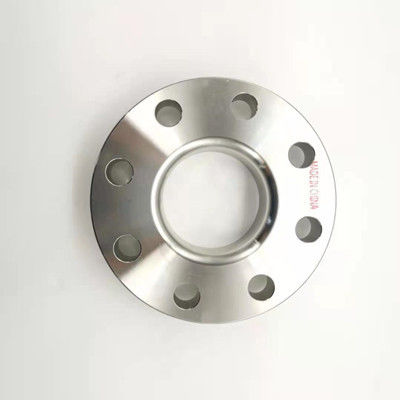

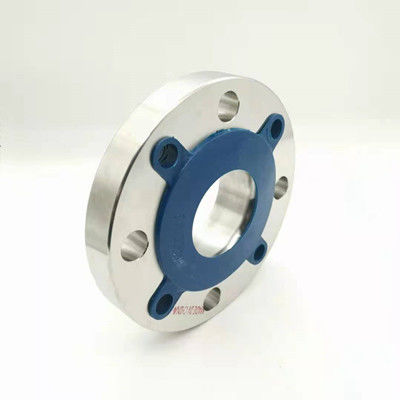

Фланец соединения подола передвижная часть фланца, которая вообще соответствуется на аксессуарах водоснабжения и дренажа. Когда изготовитель выходит фабрика, фланец на обоих концах соединения расширения, которое сразу соединено с трубопроводом и оборудованием в проекте с болтами.
Фланец соединения подола сохранить материалы. Своя структура разделена в 2 части. Один конец трубы соединен с трубой и другой конец сделан в кольцо сварки встык. Плита фланца сделана из низкосортных материалов, пока часть трубы сделана из таких же материалов как труба, для сохранения материалов.
Диаметр: DN10 - DN600
Материал: 304, 304L, 316, 316L
Давление: 0,63MPa-2.5MPa
Стандарты: ASTM/ANSI, ISO, DIN
Фланцы нержавеющей стали SS304 316L складывают совместные технические спецификации фланца технические как ниже:
Спецификация | ØD | d1 | d2 | T | H | L | S-Ød3 |
DN15 | 95 | 24,5 | 38 | 3 | 11,5 | 65 | 4-Ø14 |
DN20 | 105 | 30,5 | 48 | 3 | 14 | 75 | 4-Ø14 |
DN25 | 115 | 37,5 | S3 | 3 | 16 | 85 | 4-Ø14 |
DN32 | 140 | 47 | 68 | 3 | 16,5 | 100 | 4-Ø18 |
DN40 | 150 | 55 | 77 | 4 | 17,5 | 110 | 4-Ø18 |
DN50 | 165 | 66 | 91 | 4 | 19,5 | 125 | 4-Ø18 |
DN65 | 185 | 82 | 108 | 4 | 21 | 145 | 4-Ø18 |
DN80 | 200 | 95 | 123 | 5 | 22 | 160 | 8-Ø18 |
DN100 | 220 | 120 | 141 | 5 | 23 | 180 | 8-Ø18 |
DN125 | 250 | 146 | 168 | 5 | 25 | 210 | 8-Ø18 |
DN150 | 285 | 174 | 192 | 5 | 27 | 240 | 8-Ø22 |
DN200 | 340 | 226 | 245 | 5 | 31 | 295 | 8-Ø22 |
DN250 | 395 | 280 | 295 | 5 | 34 | 350 | 12-Ø22 |
DN300 | 445 | 330 | 345 | 6 | 38 | 400 | 12-Ø22 |
DN350 | 505 | 362 | 398 | 8 | 39 | 460 | 16-Ø22 |
DN400 | 565 | 413 | 456 | 8 | 41 | 515 | 16-Ø26 |
Фланец соединения подола сохраняет цену. Когда материал трубы особенный и дорогой, цена сваривать фланец подола совместный ниже чем это из сваривая фланца такого же материала.
Удобный для конструкции. Например, не легко выровнять соответствуя отверстия болта с буртиком во время соединения, или предотвратите отверстия болта с буртиком от изменения в будущем.
a. Пластиковое D. пакета c.Pallet сумки пакета b.Wove сумки пузыря подгоняло.
Фланец соединения подола широко использован в химикате, конструкции, водоснабжении, дренаже, нефти, санобработке, трубопроводе, защите от огня, электричестве, и других проектах.
