Описание

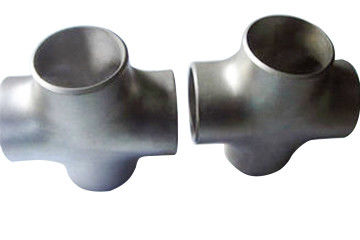

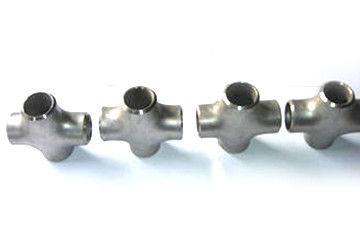

Крест соединитель трубы, который использован на ответвлении от трубопровода главной трубы. Перекрестный тройник можно разделить в равный диаметр и уменьшающ диаметр, концы сопла равного тройника креста диаметра одинаковый размер; основной размер сопла уменьшая перекрестного тройника это же, и размер сопла ответвления от трубопровода более небольшой чем эта из главной трубы. процесс производства креста главным образом включает гидравлический выпячивать и горячий отжимать, гидравлический выпячивать перекрестного тройника использовать особенную гидравлическую прессу для того чтобы впрыснуть жидкость в пробел трубки с таким же диаметром как перекрестный тройник, 2 горизонтальных бортовых цилиндра движения гидравлической прессы одновременно прессовать пробел трубки, том пробела трубки будет более небольшим, жидкостное давление в пробеле трубки увеличивает, подачи металла материальные вдоль внутренней полости плашки под двойным действием жидкостного давления в бортовом цилиндре и пробел трубки и расширяет ответвление от трубопровода., горячий формировать перекрестного тройника сплющить пробел трубки более большой чем диаметр перекрестного тройника к размеру диаметра перекрестного тройника, и раскрыть отверстие на положении протягивая ответвления от трубопровода.
Пробел трубки хэатед, положен в фасонный штамп, и положен в плашку протягивая ответвления от трубопровода; под действием давления. Пробел трубки обжат радиально, в процессе радиального обжатия, металл пропускает к направлению ответвления от трубопровода и формирует ответвление от трубопровода под простиранием плашки. Гидравлический выпячивая процесс креста можно сформировать в одном времени с высокой эффективностью продукции; потому что гидравлический выпячивая процесс безшовного креста требует большой тоннажности оборудования. Он главным образом использован для изготовления стандартного креста толщины стены чем дн400. Уменьшена тоннажность оборудования необходима для процесса горячий отжимать креста. Горячий отжатый крест имеет широкую приспособляемостьь к материалам, которая соответствующая для низкоуглеродистой стали, легированной стали и нержавеющей стали; особенно для больш-диаметра и толстого креста стены трубы, этот формируя процесс обычно принят. Крест сварки встык штуцер трубы сделанный из стали горячий отжимать или ковать. Своя форма соединения сразу сварка встык перекрестная и стальная труба.
Спецификация
Стандарты: ГБ12459-90, гб12401-90, АСМЭ/АНСИ б16.9, ДИН, ДЖИС, етк.
Материал: 304, 304Л, 316, 316Л, 317Л, 321, 2205, 2507, етк.
Ряд размера: безшовный от ДН15 к ДН600; соединенный швами от ДН15 к ДН1200.
Поверхностное покрытие: сандбластинг, завальцовка, маринуя и полируя.
Толщина стены: 1.2мм-6мм р = 1.5Д.
Режим соединения: сваривающ, быстрое собрание, поток, фланец.
Особенности и свойства: большое сопротивление разнице в температуры; нормальное давление 16МПа; сильная коррозионная устойчивость; точность; толщина стены.
Особенности и применение
Применение: широко использованный в петрочемикал, инженерстве трубопровода нефти и газ, инженерстве трубопровода природного газа, химическом заводе, электростанции, верфи, молокозаводе, еде, пиве, напитке, фармацевтическом, косметики и другие промышленные поля.
Технические технические спецификации
Технические спецификации штуцеров трубы нержавеющей стали креста тройника сварки встык технические любят ниже:
| Номинальный диаметр |
Внешний диаметр |
Центр к концу |
| Д1 |
Д2 |
| ДН |
НПС |
Серия а |
Серия б |
Серия а |
Серия б |
К |
М |
| 15кс15кс15 |
1/2кс1/2кс1/2 |
21,3 |
18 |
21,3 |
18 |
25 |
25 |
| 15кс15кс10 |
1/2кс1/2кс3/8 |
21,3 |
18 |
17,3 |
14 |
25 |
25 |
| 15кс15кс8 |
1/2кс1/2кс1/4 |
21,3 |
18 |
13,7 |
10 |
25 |
25 |
| 20кс20кс20 |
3/4 кс 3/4 кс 3/4 |
26,9 |
25 |
26,9 |
25 |
29 |
29 |
| 20кс20кс15 |
3/4 кс 3/4 кс 1/2 |
26,9 |
25 |
21,3 |
18 |
29 |
29 |
| 20кс20кс10 |
3/4 кс 3/4 кс 3/8 |
26,9 |
25 |
17,3 |
14 |
29 |
29 |
| 25кс25кс25 |
1кс1кс1 |
33,7 |
32 |
33,7 |
32 |
38 |
38 |
| 25кс25кс20 |
1кс 1кс3/4 |
33,7 |
32 |
26,9 |
25 |
38 |
38 |
| 25кс25кс15 |
1кс1кс1/2 |
33,7 |
32 |
21,3 |
18 |
38 |
38 |
| 32кс32кс32 |
1.1/4кс1.1/4кс1.1/4 |
42,4 |
38 |
42,4 |
38 |
48 |
48 |
| 32кс32кс25 |
1.1/4кс1.1/4кс1 |
42,4 |
38 |
33,7 |
32 |
48 |
48 |
| 32кс32кс20 |
1.1/4кс1.1/4кс3/4 |
42,4 |
38 |
26,9 |
25 |
48 |
48 |
| 32кс32кс15 |
1.1/4кс1.1/4кс1/2 |
42,4 |
38 |
21,3 |
18 |
48 |
48 |
| 40кс40кс40 |
1.1/2кс1.1/2кс1.1/2 |
48,3 |
45 |
48,3 |
45 |
57 |
57 |
| 40кс40кс32 |
1.1/2кс1.1/2кс1.1/4 |
48,3 |
45 |
42,4 |
38 |
57 |
57 |
| 40кс40кс25 |
1.1/2кс1.1/2кс1 |
48,3 |
45 |
33,7 |
32 |
57 |
57 |
| 40кс40кс20 |
1.1/2кс1.1/2кс3/4 |
48,3 |
45 |
26,9 |
25 |
57 |
57 |
| 40кс40кс15 |
1.1/2кс1.1/2кс1/2 |
48,3 |
45 |
21,3 |
18 |
57 |
57 |
| 50кс50кс50 |
2кс2кс2 |
60,3 |
57 |
60,3 |
57 |
64 |
64 |
| 50кс50кс40 |
2кс2кс1.1/2 |
60,3 |
57 |
48,3 |
45 |
64 |
60 |
| 50кс50кс32 |
2кс2кс1.1/4 |
60,3 |
57 |
42,4 |
38 |
64 |
57 |
| 50кс50кс25 |
2кс2кс1 |
60,3 |
57 |
33,7 |
32 |
64 |
51 |
| 50кс50кс20 |
2кс2кс3/4 |
60,3 |
57 |
26,9 |
25 |
64 |
44 |
Пакет
a. Пластиковое подгонянное Д. пакета к.Паллет сумки пакета б.Вове сумки пузыря
Срок поставки
Наша фабрика штуцеров трубы нержавеющей стали креста тройника сварки встык имеет высокую способность для продукции, срок поставки 45дайс для небольшого количества, или если вы спешность для этого, то, мы можем аранжировать и встретить вашу дату перевозки груза.
