Описание

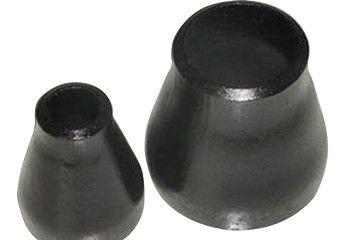

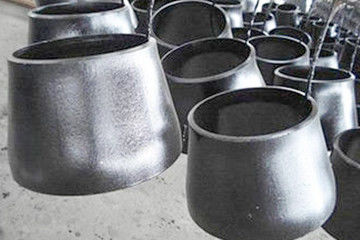

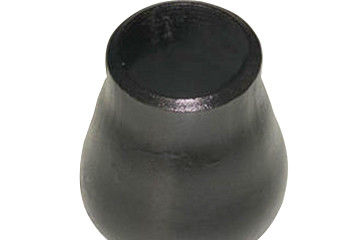

Редуктор вид штуцера трубы используемый для уменьшения трубы. Своя форма соединения сразу сварить уменьшение трубы и стальной трубы. 2 конца редуктора стали углерода концентрического имеют различные диаметры, которые использованы для подключения различных труб или фланцов диаметра для уменьшения. Отверстия на обоих концах концентрического редуктора на такой же оси. Когда редуктор изменен, если положение трубы высчитано согласно оси, то положение трубы не изменит.
Спецификация
Стандарт: ГБ/т12459, ГБ/Т13401, АСМЭ б16.9
Материал: сталь углерода
Ряд давления: 3000 × 3 × 6000
Поверхностное покрытие: анти--масло; анти--картина
Технические технические спецификации
| НПС |
Внешний диаметр на наклоне |
Сквозной, х |
| Большой конец |
Поршневая головка |
| 3/4С1/2 |
26,7 |
21,3 |
38 |
| 3/4С3/8 |
26,7 |
17,3 |
38 |
| 1кс3/4 |
33,4 |
26,7 |
51 |
| лксл/2 |
33,4 |
21,3 |
| 1-1/4С1 |
42,2 |
33,4 |
51 |
| 1-1/4С3/4 |
42,2 |
26,7 |
| 1-1/4С1/2 |
42,2 |
21,3 |
| 1-1/2С1-1/4 |
48,3 |
42,2 |
64 |
| 1-1/2С1 |
48,3 |
33,4 |
| 1-1/2С3/4 |
48,3 |
26,7 |
| 1-1/2С1/2 |
48,3 |
21,3 |
| 2кс1-1/2 |
60,3 |
48,3 |
76 |
| 2С1-1/4 |
60,3 |
42,2 |
| 2кс1 |
60,3 |
33,4 |
| 2кс3/4 |
60,3 |
26,7 |
| 2-1/2кс2 |
73 |
60,3 |
89 |
| 2-1/2С1-1/2 |
73 |
48,3 |
| 2-1/2С1-1/4 |
73 |
42,2 |
| 2-1/2кс1 |
73 |
33,4 |
| 3кс2-1/2 |
88,9 |
73 |
89 |
| 3кс2 |
88,9 |
60,3 |
| 3кс1-1/2 |
88,9 |
48,3 |
| 3С1-1/4 |
88,9 |
42,2 |
| 3-1/2С3 |
101,6 |
88,9 |
102 |
| 3-1/2С2-1/2 |
101,6 |
73 |
| 31/2кс2 |
101,6 |
60,3 |
| 3-1/2С1-1/2 |
101,6 |
48,3 |
Применение
Оно вообще использован для изменения диаметра газа или вертикальной жидкостной трубы. Концентрический редуктор на обоих концах сопла окружно отрезал, вообще использованный для горизонтального жидкостного трубопровода.
Когда пункт вырезывания редуктора стали углерода концентрического верхний, он вызван верхней плоской установкой, которая вообще использована на входе насоса для того чтобы облегчить вытыхание.
Режа пункт вниз будет нижней плоской установкой, которая вообще использована для установки регулируя клапана и вытыхания.
Производственный процесс
Общий формируя процесс редуктора стали углерода концентрического уменьшает отжимать, расширяя отжимать или уменьшение плюс расширяя отжимать, и штемпелевать можно также использовать для некоторых спецификаций редуктора. Процесс уменьшения формируя положить пробел трубки с таким же диаметром как большой конец концентрического редуктора в фасонный штамп. Путем отжимать вдоль осевого направления пробела трубки, металл двигает вдоль полости и сокращений плашки к форме. Согласно размеру редуктора, его можно разделить в бывший отжимая формировать или многократную цепь отжимая формировать. Штемпелевать ссылается на пользу стальных труб как сырье произвести небольшие и большие головы, и пользу штемпелевать технологию для продукции небольших и больших голов некоторых спецификаций. Форма плашки используемой для рисовать конструирована согласно размеру внутренней поверхности головы, и стальная пластина после прикрывать пробита и нарисована плашкой.
Пакет
a. Пластиковое подгонянное Д. пакета к.Паллет сумки пакета б.Вове сумки пузыря
Срок поставки
Наша фабрика имеет высокую способность для продукции, срок поставки 45дайс для небольшого количества, или если вы спешность для этого, то, мы можем аранжировать и встретить вашу дату перевозки груза.
