Подробная информация о продукте:
|
| Название продукта: | Фланец сварки встык | Материал: | сталь углерода |
|---|---|---|---|
| Соединение: | Сваривать | Стандарт: | ГБ/АНСИ /JIS/ДИН |
| Упаковка: | Стандартная упаковка | Использование: | Транспортируйте газовое масло воды |
| Выделить: | фланец сварки встык 2.5MPa,Фланец сварки встык DN65,Фланец сварки встык трубопровода |
||

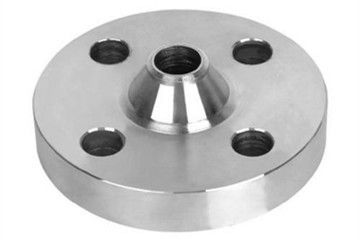

Фланец сварки встык, также известный как высокий фланец шеи, вид штуцера трубы, который ссылается на фланец с соединением шеи и перехода и сварки встык трубы с трубой. Фланец сварки встык не легок для того чтобы деформировать, хорошо загерметизированный, и широко использованный. Соответствующее для трубопровода с большой зыбкостью давления или температуры или высокой температуры, высокого давления и низкой температуры. Цена относительно дешева, и номинальное давление нет больше чем 2.5MPa; Оно также использован для средств массовой информации транспортировать дорогих, огнеопасных и взрывно. Номинальное давление о pn16mpa.
Стандарт: GB/ANSI /JIS/DIN
Соединение: Заварка
Использование: Транспортируйте газовое масло воды
Последовательность установки фланца сварки встык:
1. Прежде всего, перед присоединением к фланца сварки встык, внутренние и внешние стороны соединенных штуцеров трубы нержавеющей стали должны быть сортированы вне.
2. Плиты фланца с кольцом паза соответственно установлены на трубы, который нужно соединиться.
3. Кольцо вставки O в форме резиновое герметизируя и кольцо запечатывания нержавеющей стали установленное на обе стороны в плиту фланца с кольцом паза. Внутренний диаметр герметизируя кольца это же как эта из трубы.
4. После этого соедините отверстия фланца с болтами, и затяните собрание болта симметрично.
5. Затягивая фланец сварки встык, внимание должно быть оплачено для того чтобы сделать запечатыванием каждой совместной достигаемости необходимую спецификацию.
Сталь углерода служит фланцем технические спецификации фланца сварки встык технические как ниже:
| Номинальный диаметр | 16kg=l. 6MPa | ||||
| наружный диаметр | Расстояние отверстия для болтов | Диаметр болта | Номер отверстия для болтов | Толщина фланца | |
| DN10 | 90 | 60 | 14 | 4 | 14 |
| DN15 | 95 | 65 | 14 | 4 | 14 |
| DN20 | 105 | 75 | 14 | 4 | 16 |
| DN25 | 115 | 85 | 14 | 4 | 16 |
| DN32 | 140 | 100 | 18 | 4 | 18 |
| DN40 | 150 | 110 | 18 | 4 | 18 |
| DN50 | 165 | 125 | 18 | 4 | 20 |
| DN65 | 185 | 145 | 18 | 4 | 20 |
| DN80 | 200 | 160 | 18 | 8 | 20 |
| DN100 | 220 | 180 | 18 | 8 | 22 |
| DN125 | 250 | 210 | 18 | 8 | 22 |
| DN150 | 285 | 240 | 22 | 8 | 24 |
a. Пластиковое D. пакета c.Pallet сумки пакета b.Wove сумки пузыря подгоняло.
Наша стальная плоская фабрика имеет высокую способность для продукции, срок поставки 35 дней для небольшого количества, или если вы спешность для этого, то, мы можем аранжировать и встретить вашу дату перевозки груза.
