Описание

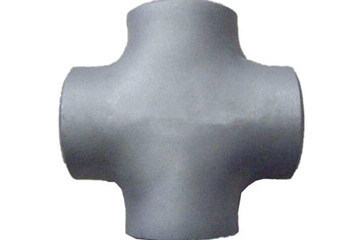

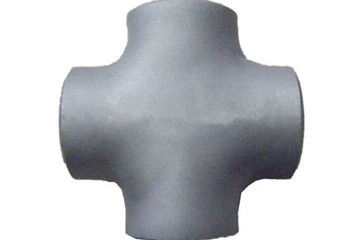

Крест сваренный баттом вид штуцеров стальной трубы сформированных горячий отжимать или вковкой. Своя форма соединения к сразу сварному соединению встык крест со стальной трубой. Основные изготовляя стандарты креста сваренного баттом GB/t12459, GB/T13401, ASME b16.9, sh3408, sh3409, Hg/t21635, Hg/t21631, Sy/t0510.
Крест сваренный баттом можно разделить в равный диаметр и диаметр уменьшения. Конец сопла равного креста диаметра одинаковый размер; основной размер промежуточной трубы трубы уменьшения креста это же, пока размер сопла ответвления от трубопровода более небольшой чем эта из главной трубы.
Крест сваренный баттом вид штуцера трубы используемый на ветви трубы. Для батта производства безшовной трубы сваренный крест, там 2 обыкновенно используемых процесса: гидравлический выпячивать и горячий отжимать.
Спецификация
Стандарт: GB/ANSI /JIS/DIN
Размер: 1/2» - 48" (DN15-DN1200)
Применение: Соедините трубы
Характеристика
Должный к принятию горячего отжатого креста сваренного баттом, уменьшена тоннажность оборудования необходима для материальный формировать. Горячий крест сварки встык прессы имеет широкую приспособляемостьь к материалам, которая соответствующая для низкоуглеродистой стали и других материалов; особенно для большого диаметра и толстой стены трубы, этот формируя процесс обычно принят.
1. Сталь углерода, литая сталь, легированная сталь, нержавеющая сталь, сплав меди, алюминиевых, пластмасса, аргон выщелачивая, PPC, etc.
2. Согласно способу производства, его можно разделить в поднимать домкратом, отжимать, ковать, бросать, etc.
3. Согласно изготовляя стандарту, его можно разделить в национальный стандарт, электрический стандарт, стандарт воды, американский стандарт, немецкий стандарт, японский стандарт, русский стандарт, etc.
Технические технические спецификации
Креста стали углерода штуцеров углерода стальные технические спецификации Buttweld технические как ниже:
| Номинальный диаметр |
Внешний диаметр |
Центр, который нужно закончиться |
| D1 |
D2 |
| DN |
NPS |
Серия a |
Серия b |
Серия a |
Серия b |
C |
M |
| 15x15x15 |
1/2x1/2x1/2 |
21,3 |
18 |
21,3 |
18 |
25 |
25 |
| 15x15x10 |
1/2x1/2x3/8 |
21,3 |
18 |
17,3 |
14 |
25 |
25 |
| 15x15x8 |
1/2x1/2x1/4 |
21,3 |
18 |
13,7 |
10 |
25 |
25 |
| 20x20x20 |
3/4 x 3/4 x 3/4 |
26,9 |
25 |
26,9 |
25 |
29 |
29 |
| 20x20x15 |
3/4 x 3/4 x 1/2 |
26,9 |
25 |
21,3 |
18 |
29 |
29 |
| 20x20x10 |
3/4 x 3/4 x 3/8 |
26,9 |
25 |
17,3 |
14 |
29 |
29 |
| 25x25x25 |
1x1x1 |
33,7 |
32 |
33,7 |
32 |
38 |
38 |
| 25x25x20 |
1x 1x3/4 |
33,7 |
32 |
26,9 |
25 |
38 |
38 |
| 25x25x15 |
1x1x1/2 |
33,7 |
32 |
21,3 |
18 |
38 |
38 |
| 32x32x32 |
1.1/4x1.1/4x1.1/4 |
42,4 |
38 |
42,4 |
38 |
48 |
48 |
| 32x32x25 |
1.1/4x1.1/4x1 |
42,4 |
38 |
33,7 |
32 |
48 |
48 |
| 32x32x20 |
1.1/4x1.1/4x3/4 |
42,4 |
38 |
26,9 |
25 |
48 |
48 |
| 32x32x15 |
1.1/4x1.1/4x1/2 |
42,4 |
38 |
21,3 |
18 |
48 |
48 |
| 40x40x40 |
1.1/2x1.1/2x1.1/2 |
48,3 |
45 |
48,3 |
45 |
57 |
57 |
| 40x40x32 |
1.1/2x1.1/2x1.1/4 |
48,3 |
45 |
42,4 |
38 |
57 |
57 |
| 40x40x25 |
1.1/2x1.1/2x1 |
48,3 |
45 |
33,7 |
32 |
57 |
57 |
| 40x40x20 |
1.1/2x1.1/2x3/4 |
48,3 |
45 |
26,9 |
25 |
57 |
57 |
| 40x40x15 |
1.1/2x1.1/2x1/2 |
48,3 |
45 |
21,3 |
18 |
57 |
57 |
| 50x50x50 |
2x2x2 |
60,3 |
57 |
60,3 |
57 |
64 |
64 |
| 50x50x40 |
2x2x1.1/2 |
60,3 |
57 |
48,3 |
45 |
64 |
60 |
| 50x50x32 |
2x2x1.1/4 |
60,3 |
57 |
42,4 |
38 |
64 |
57 |
| 50x50x25 |
2x2x1 |
60,3 |
57 |
33,7 |
32 |
64 |
51 |
| 50x50x20 |
2x2x3/4 |
60,3 |
57 |
26,9 |
25 |
64 |
44 |
Пакет
a. Пластиковое D. пакета c.Pallet сумки пакета b.Wove сумки пузыря подгоняло.
Срок поставки
Наша стальная плоская фабрика имеет высокую способность для продукции, срок поставки 25 дней для небольшого количества, или если вы спешность для этого, то, мы можем аранжировать и встретить вашу дату перевозки груза.
