Подробная информация о продукте:
|
| Название продукта:: | Крест сварки встык нержавеющей стали | Размер:: | Полноразмерный |
|---|---|---|---|
| Ряд размера:: | ДН15-ДН1200 | Режим соединения:: | Сваривать, поток, фланец |
| Соединение: | Заварка, мужчина | Паковать: | деревянный случай |

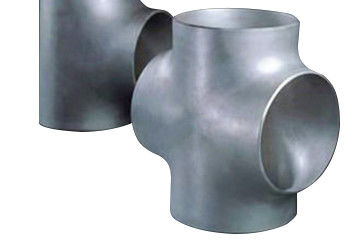

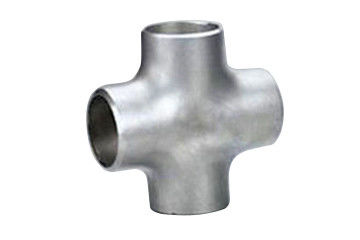

1, крест соединитель трубы, который использован на ответвлении от трубопровода главной трубы. Перекрестный тройник можно разделить в равный диаметр и диаметр уменьшения.
2, концы сопла равного тройника креста диаметра одинаковый размер; основной размер сопла уменьшая перекрестного тройника это же, и размер сопла ответвления от трубопровода более небольшой чем эта из главной трубы.
3, процесс производства креста главным образом включают гидравлический выпячивать и горячий отжимать.
4, гидравлический выпячивать перекрестного тройника использовать особенную гидравлическую прессу для того чтобы впрыснуть жидкость в пробел трубки с таким же диаметром как перекрестный тройник.
5, 2 горизонтальных бортовых цилиндра гидравлической прессы двигают одновременно для того чтобы прессовать пробел трубки, том пробела трубки будут более небольшим, жидкостное давление в повышениях пробела трубки.
6, подачи металла материальные вдоль внутренней полости плашки под двойным действием жидкостного давления в бортовом цилиндре и трубка прикрывают и расширяют ответвление от трубопровода.
7, горячий формировать перекрестного тройника сплющить пробел трубки более большой чем диаметр перекрестного тройника к размеру диаметра перекрестного тройника, и раскрыть отверстие на положении протягивая ответвления от трубопровода.
8, пробел трубки хэатед, положено в фасонный штамп, и положено в плашку протягивая ответвления от трубопровода; под действием давления.
9, пробел трубки обжаты радиально, в процессе радиального обжатия, металл пропускают к направлению ответвления от трубопровода и формируют ответвление от трубопровода под простиранием плашки.
10, гидравлический выпячивая процесс креста можно сформировать в одном времени с высокой эффективностью продукции; потому что гидравлический выпячивая процесс безшовного креста требует большой тоннажности оборудования.
11, он главным образом использован для изготовления стандартного креста толщины стены чем дн400.
уменьшены 12, тоннажность оборудования необходимы для процесса горячий отжимать креста.
13, горячий отжатый крест имеют широкую приспособляемостьь к материалам, которая соответствующая для низкоуглеродистой стали, легированной стали и нержавеющей стали; особенно для больш-диаметра и толстого креста стены трубы, этот формируя процесс обычно принят.
14, крест сварки встык штуцер трубы сделанный стали горячий отжимать или ковать. Своя форма соединения сразу сварка встык перекрестная и стальная труба.
15, основные стандарты производства креста сварки встык вообще ГБ/Т12459, ГБ/Т13401, АСМЭ Б16.9, СХ3408, СХ3409, ХГ/Т21635, Хг/Т21631, СИ/Т0510.
1. Стандарты: ГБ12459-90, гб12401-90, АСМЭ/АНСИ б16.9, ДИН, ДЖИС, етк.
2. Материал: 304, 304Л, 316, 316Л, 317Л, 321, 2205, 2507, етк.
3. Спецификация: безшовный от ДН15 к ДН600; соединенный швами от ДН15 к ДН1200.
4. Поверхностное покрытие: сандбластинг, завальцовка, маринуя и полируя.
5. Толщина стены: 1.2мм-6мм р = 1.5Д.
6. Режим соединения: сваривающ, быстрое собрание, поток, фланец.
7. Особенности и свойства: большое сопротивление разнице в температуры; нормальное давление 16МПа; сильная коррозионная устойчивость; точность; толщина стены.
Крест сварки встык тройника нержавеющей стали технических спецификаций штуцеров трубы нержавеющей стали
| Номинальный диаметр | Внешний диаметр | Центр к концу | |||||
| Д1 | Д2 | ||||||
| ДН | НПС | Серия а | Серия б | Серия а | Серия б | К | М |
| 15кс15кс15 | 1/2кс1/2кс1/2 | 21,3 | 18 | 21,3 | 18 | 25 | 25 |
| 15кс15кс10 | 1/2кс1/2кс3/8 | 21,3 | 18 | 17,3 | 14 | 25 | 25 |
| 15кс15кс8 | 1/2кс1/2кс1/4 | 21,3 | 18 | 13,7 | 10 | 25 | 25 |
| 20кс20кс20 | 3/4 кс 3/4 кс 3/4 | 26,9 | 25 | 26,9 | 25 | 29 | 29 |
| 20кс20кс15 | 3/4 кс 3/4 кс 1/2 | 26,9 | 25 | 21,3 | 18 | 29 | 29 |
| 20кс20кс10 | 3/4 кс 3/4 кс 3/8 | 26,9 | 25 | 17,3 | 14 | 29 | 29 |
| 25кс25кс25 | 1кс1кс1 | 33,7 | 32 | 33,7 | 32 | 38 | 38 |
| 25кс25кс20 | 1кс 1кс3/4 | 33,7 | 32 | 26,9 | 25 | 38 | 38 |
| 25кс25кс15 | 1кс1кс1/2 | 33,7 | 32 | 21,3 | 18 | 38 | 38 |
| 32кс32кс32 | 1.1/4кс1.1/4кс1.1/4 | 42,4 | 38 | 42,4 | 38 | 48 | 48 |
| 32кс32кс25 | 1.1/4кс1.1/4кс1 | 42,4 | 38 | 33,7 | 32 | 48 | 48 |
| 32кс32кс20 | 1.1/4кс1.1/4кс3/4 | 42,4 | 38 | 26,9 | 25 | 48 | 48 |
| 32кс32кс15 | 1.1/4кс1.1/4кс1/2 | 42,4 | 38 | 21,3 | 18 | 48 | 48 |
| 40кс40кс40 | 1.1/2кс1.1/2кс1.1/2 | 48,3 | 45 | 48,3 | 45 | 57 | 57 |
| 40кс40кс32 | 1.1/2кс1.1/2кс1.1/4 | 48,3 | 45 | 42,4 | 38 | 57 | 57 |
| 40кс40кс25 | 1.1/2кс1.1/2кс1 | 48,3 | 45 | 33,7 | 32 | 57 | 57 |
| 40кс40кс20 | 1.1/2кс1.1/2кс3/4 | 48,3 | 45 | 26,9 | 25 | 57 | 57 |
| 40кс40кс15 | 1.1/2кс1.1/2кс1/2 | 48,3 | 45 | 21,3 | 18 | 57 | 57 |
| 50кс50кс50 | 2кс2кс2 | 60,3 | 57 | 60,3 | 57 | 64 | 64 |
| 50кс50кс40 | 2кс2кс1.1/2 | 60,3 | 57 | 48,3 | 45 | 64 | 60 |
| 50кс50кс32 | 2кс2кс1.1/4 | 60,3 | 57 | 42,4 | 38 | 64 | 57 |
| 50кс50кс25 | 2кс2кс1 | 60,3 | 57 | 33,7 | 32 | 64 | 51 |
| 50кс50кс20 | 2кс2кс3/4 | 60,3 | 57 | 26,9 | 25 | 64 | 44 |
Оно широко использован в петрочемикал, инженерстве трубопровода нефти и газ, инженерстве трубопровода природного газа, химическом заводе, электростанции, верфи, молокозаводе, еде, пиве, напитке, фармацевтическом, косметики и другие промышленные поля.
a. Пластиковое подгонянное Д. пакета к.Паллет сумки пакета б.Вове сумки пузыря
Наш крест сварки встык тройника нержавеющей стали фабрики штуцеров трубы нержавеющей стали имеет высокую способность для продукции, срок поставки 45дайс для небольшого количества, или если вы спешность для этого, то, мы можем аранжировать и встретить вашу дату перевозки груза.
