Подробная информация о продукте:
|
Название продукта:: | Олет сварки встык стали углерода | Размер:: | Полноразмерный |
---|---|---|---|
Стандарт:: | ГБ/АНСИ /JIS/ДИН | Исполнительный стандарт:: | 、 К/ФГ13、 ГБ19326 СП-97 МСС |
Тип:: | Стандартный тип, короткий тип трубы, тип митры | Влияние:: | Репласе уменьшая тройник |
Выделить: | ш 40 вельдолет,Штуцеры Вельдолет |

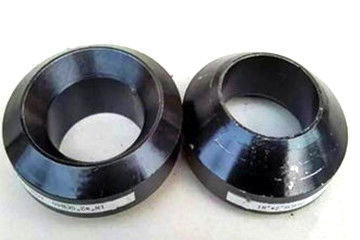

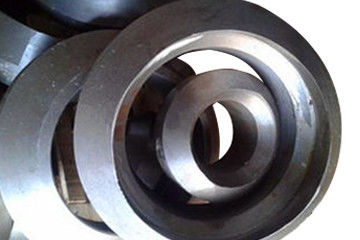

Углерод Вельдолет также вызван местом ответвления от трубопровода, седловиной и типом соединением седловины трубы. Он главным образом использован для усиливать штуцеры трубы соединения ветви вместо типов соединения ветви как уменьшение тройника, усиливать плиту и усиливать раздел трубы. Углерод Вельдолет имеет выдающие преимущества безопасности, надежности, снижения себестоимости, простой конструкции, улучшения среднего канала подачи, серии стандартизации, и удобных дизайна и выбора. Особенно в высоком давлении, высокой температуре, большом диаметре и толстых трубопроводах стены, который все больше и больше использован для замены традиционного метода соединения ответвления от трубопровода. Основной корпус Вельдолет сделан высококачественных вковок с таким же материалом какой сваривают трубе, включая сталь углерода, легированной стали, нержавеющей стали, етк. Вельдолет и главной трубе, и 3 типа соединения с Олет или другими трубами (как короткие труба, штепсельная вилка, етк.), аппаратурой и клапаном: соединение сварки встык, соединение заварки гнезда и продетое нитку соединение.
МСС сп-97, ГБ/т19326 и другие стандарты обыкновенно использованы для изготовляя Вельдолет. Сварка встык Вельдолет ответвление от трубопровода которое широко использовано в зарубежных странах в последние годы. Она снабжает ветвь от трубы больш-диаметра труба небольш-диаметра. Труба сваренная на ветви вызвана главной трубой, и труба сваренная на ветви вызвана ответвлением от трубопровода. Соединения ветви полноразмерный, тип, скважина, и оценк давления.
Материал может быть нержавеющей сталью, сплавом молибдена хрома или другими материалами сплава. Принцип деятельности ответвления от трубопровода сварки встык стали углерода: соединение сразу отрезано в трубу и загерметизировано путем запирать противоположную сторону с винтовым нарезом. Для этого не нужно быть сваренным когда оно соединен с стальной трубой, которая благоприятна к предохранению огня, предохранению взрыва и деятельности большой возвышенности. И смогите исключить преступную небрежность врача принесенную путем сваривать халатность.
Стандарт: МСС сп-97, ГБ/т19326
Материал: сталь углерода
Ряд размера: ДН 8-900
Поверхностное покрытие: анти--масло; анти--картина
Размеры Вельдолет батта углерода | ||||||||||||
Номинальный диаметр главной трубы | Номинальный диаметр ответвления от трубопровода | Ранг давления | ||||||||||
Л | Дл/ниин | Э | ||||||||||
ДН | НПС | ДН | НПС | СТД | СС | СКХ160 | СТД | СС | СКХ160 | СТД | СС | СКХ160 |
8~900 | 1/4~36 | 6 | 1/8 | 16 | 16 | - | 24 | 24 | - | 15,9 | - | - |
10~900 | 3/8~36 | 8 | 1/4 | 16 | 16 | - | 26 | 26 | - | 15,9 | - | - |
15~900 | 1/2~36 | 10 | 3/8 | 19 | 19 | - | 30 | 30 | - | 19,1 | - | - |
20~900 | 3/4~36 | 15 | 1/2 | 19 | 19 | 28 | 36 | 36 | 36 | 23,8 | 23,8 | 14,3 |
25~900 | 1~36 | 20 | 3/4 | 22 | 22 | 32 | 43 | 43 | 46 | 30,2 | 30,2 | 19,1 |
32~900 | 5/4~36 | 25 | 1 | 27 | 27 | 38 | 55 | 55 | 51 | 36,5 | 36,5 | 25,4 |
40~900 | 3/2~36 | 32 | 1. 1/4 | 32 | 32 | 44 | 66 | 66 | 63 | 44,5 | 44,5 | 33,3 |
50~900 | 2~36 | 40 | 1. 1/2 | 33 | 33 | 51 | 74 | 74 | 71 | 50,8 | 50,8 | 38,1 |
65~900 | 5/2~36 | 50 | 2 | 38 | 38 | 55 | 90 | 90 | 82 | 65,1 | 65,1 | 42,9 |
80^900 | 3~36 | 65 | 2. 1/2 | 41 | 41 | 62 | 104 | 104 | 98 | 76,2 | 76,2 | 54 |
90~900 | 7/2~36 | 80 | 3 | 44 | 44 | 73 | 124 | 124 | 122 | 93,7 | 93,7 | 77 |
100~900 | 4~36 | 90 | 3. 1/2 | 48 | 48 | - | 138 | 138 | - | 101,6 | 101,6 | - |
125~900 | 5~36 | 100 | 4 | 51 | 51 | 84 | 154 | 154 | 154 | 120,7 | 120,7 | 98,4 |
150~900 | 6~36 | 125 | 5 | 57 | 57 | 94 | 187 | 187 | 188 | 141,3 | 141,3 | 122,2 |
200~900 | 8~36 | 150 | 6 | 60 | 78 | 105 | 213 | 227 | 222 | 169,9 | 169,9 | 146,1 |
250~900 | 10~36 | 200 | 8 | 70 | 99 | - | 265 | 292 | - | 220,7 | 220,7 | - |
300~900 | 12~36 | 250 | 10 | 78 | 94 | - | 323 | 325 | - | 274,6 | 265,1 | - |
350~900 | 14~36 | 300 | 12 | 86 | 103 | - | 379 | 381 | - | 325,4 | 317,5 | - |
400~900 | 16~36 | 350 | 14 | 89 | 100 | - | 411 | 416 | - | 357,2 | 350,9 | - |
450~900 | 18~36 | 400 | 16 | 94 | 106 | - | 465 | 468 | - | 408 | 403,2 | - |
500~900 | 20~36 | 450 | 18 | 97 | 111 | - | 522 | 525 | - | 458,8 | 455,6 | - |
550~900 | 22~36 | 500 | 20 | 102 | 119 | - | 573 | 584 | - | 508,8 | 509,6 | - |
650~900 | 26~36 | 600 | 24 | 116 | 140 | - | 690 | 708 | - | 614,4 | 614,4 | - |
1, Олет главным образом использовано в случаях где соединение сварки встык необходимо.
2, ответвление от трубопровода вообще использованы для больше чем 2" ответвление от трубопровода, которое соответствующее к общему подкреплению главной трубы.
3, вместо традиционных типов соединения ветви как уменьшение тройника, усиливать плиту и усиливать раздел трубы.
4, там немногие применения в дизайне плана, но штуцеры Олет в библиотеке штуцеров ПДМС.
a. Пластиковое подгонянное Д. пакета к.Паллет сумки пакета б.Вове сумки пузыря
Наша фабрика имеет высокую способность для продукции, срок поставки 45дайс для небольшого количества, или если вы спешность для этого, то, мы можем аранжировать и встретить вашу дату перевозки груза.
