Крест нержавеющей стали дуплекса 3/4 нержавеющей стали 316 ASME B16.9
Описание
Крест нержавеющей стали вид штуцера трубы используемый на ветви трубопровода. Для изготовления креста с безшовной трубой, 2 обыкновенно используемых процесса: гидравлический выпячивать и горячий отжимать.
Крест нержавеющей стали принимает процесс отжимать после нагревать, который уменьшает тоннажность оборудования необходимо для формировать материала. Крест горячий отжимать имеет широкую приспособляемостьь к материалам. Этот формируя процесс обычно использован для креста с большим диаметром и толстой стеной трубы.
Спецификация
Материал: Нержавеющая сталь 304/316
Соединение: Быстрый соединитесь для того чтобы полить из шланга колючку
Ряд размера: 1" до 4" и 25.4mm-101.6mm
Треская давление: 1/3 до 25 psig (0,02 до бар 1,7)
Работая температура: -10℉~400℉ (- 23℃~204℃)
Технические технические спецификации
Технические спецификации креста нержавеющей стали дуплекса 3/4 нержавеющей стали 316 ASME B16.9 технические как ниже:
| Размер трубы Norminal (дюйм) |
Внешний диаметр |
Genter, который нужно закончиться |
| |
C |
M |
| 1/2 |
21,3 |
25,4 |
| 3/4 |
26,7 |
28,4 |
| 1 |
33,4 |
38,1 |
| 1 1/4 |
42,2 |
47,8 |
| 1 1/2 |
48,3 |
57,2 |
| 2 |
60,3 |
63,5 |
| 2 1/2 |
73 |
76,2 |
| 3 |
88,9 |
85,9 |
| 3 1/2 |
101,6 |
95,3 |
| 4 |
114,3 |
104,6 |
| 5 |
141,3 |
124 |
| 6 |
168,3 |
142,7 |
| 8 |
219,1 |
177,8 |
| 10 |
273,1 |
215,9 |
| 12 |
323,9 |
254 |
| 14 |
355,6 |
279,4 |
Характеристика
Крест нержавеющей стали сформирован горячий отжимать. Пробел трубы более большой чем перекрестный диаметр сплющен к размеру перекрестного диаметра, и отверстие раскрыто на части протягиванного ответвления от трубопровода.
Пробел трубки нагрет и положен в фасонный штамп, и плашка для рисовать ответвление от трубопровода установлена в пробел трубки.
Под действием давления, пробел трубки обжат радиально. В процессе радиального обжатия, металл пропускает к ответвлению от трубопровода и формирует ответвление от трубопровода под напряжением плашки.
Весь процесс сформирован через радиальное обжатие пробела трубы и протягивая процесс ответвления от трубопровода.
Металл горячего отжатого перекрестного ответвления от трубопровода компенсирован радиальным движением пробела трубы, поэтому он также вызван радиальным процессом компенсации.
Применение
Крест нержавеющей стали широко использован в электрических станциях крупной державы, химической промышленности, легкой промышленности, металлургии, городской конструкции, судостроении, инженерстве природного газа, производстве еды, papermaking, медицине и других индустриях в стране и за рубежом.

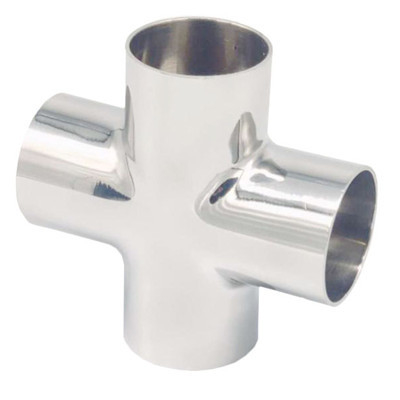

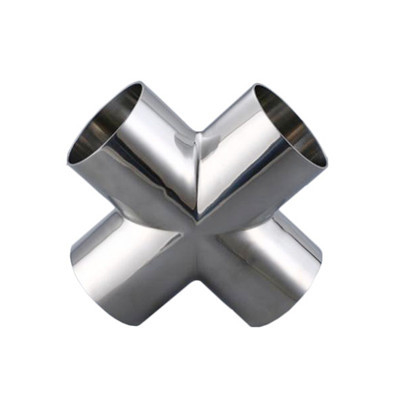

Изображение продукта
