Описание

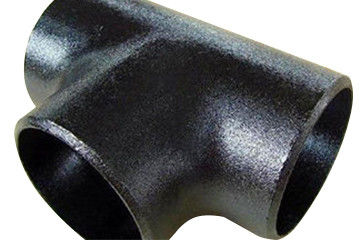

Тройник соединитель трубы, который использован на ответвлении от трубопровода главной трубы. Тройник вид химического штуцера трубы с 3 портами, т.е. одним входом и 2 выходами, или 2 входами и одним выходом. Т-образные и вилкообразные тройники, равные отверстия диаметра и отверстия редуктора, которые использованы для стечения 3 идентичного или различных трубопроводов. Основная функция тройника изменить направление жидкости. Согласно диаметру трубы, концы сопла равных тройников диаметра одинаковый размер; основные размеры сопла уменьшения тройников эти же, пока размеры переливного патрубка более небольшие чем основные размеры сопла. Забодайте сваренный тройник стальной локоть сформированный горячий отжимать или ковать. Своя форма соединения к сразу сварному соединению встык тройник и стальная труба. Основные стандарты производства тройника сваренного баттом вообще ГБ/т12459, ГБ/Т13401, АСМЭ б16.9, ш3408, ш3409, Хг/т21635, Хг/т21631, СИ/т0510. 2 производственного процесса для тройника сваренного баттом стали углерода: гидравлический выпячивать и горячий отжимать. Гидравлический выпячивать тройника формируя процесс расширять ответвление от трубопровода осевой компенсацией материала металла.
Процесс использовать особенную гидравлическую прессу для того чтобы прессовать пробел трубки. После того как пробел трубки прессован, том будет более небольшим, и жидкость в пробеле трубки увеличивает с томом пробела трубки. Подачи металла материальные вдоль внутренней полости плашки под двойными влияниями жидкостного давления в бортовом цилиндре и пробеле трубки, и ответвление от трубопровода расширяют. Гидравлическую выпячивая технологию тройника можно сформировать в одном времени с высокой эффективностью продукции; увеличена толщина стены главных трубы и плеча тройника. Горячий отжимать тройника сплющить пробел трубки более большой чем диаметр тройника к размеру диаметра тройника. После нагревать, пробел трубки обжат радиально под действием давления. В процессе радиального обжатия, подачи металла к ответвлению от трубопровода и формы ответвление от трубопровода под простиранием умирают. Оно вызван радиальным процессом компенсации. Должный к пользе отжимать тройник после нагревать, уменьшена тоннажность оборудования необходима для формировать материала, и приспособляемостьь тройника горячий отжимать к материалам широка.
Спецификация
Стандарт: ГБ/т12459, ГБ/Т13401, АСМЭ б16.9
Материал: сталь углерода
Поверхностное покрытие: анти--масло; анти--картина
Технические технические спецификации
| Номинальный диаметр |
Внешний диаметр |
Центр к концу |
| Д1 |
Д2 |
| ДН |
НПС |
Серия а |
Серия б |
Серия а |
Серия б |
К |
М |
| 15кс15кс15 |
1/2кс1/2кс1/2 |
21,3 |
18 |
21,3 |
18 |
25 |
25 |
| 15кс15кс10 |
1/2кс1/2кс3/8 |
21,3 |
18 |
17,3 |
14 |
25 |
25 |
| 15кс15кс8 |
1/2кс1/2кс1/4 |
21,3 |
18 |
13,7 |
10 |
25 |
25 |
| 20кс20кс20 |
3/4кс3/4кс3/4 |
26,9 |
25 |
26,9 |
25 |
29 |
29 |
| 20кс20кс15 |
3/4кс3/4кс1/2 |
26,9 |
25 |
21,3 |
18 |
29 |
29 |
| 20кс20кс10 |
3/4кс3/4кс3/8 |
26,9 |
25 |
17,3 |
14 |
29 |
29 |
| 25кс25кс25 |
1кс1кс1 |
33,7 |
32 |
33,7 |
32 |
38 |
38 |
| 25кс25кс20 |
1кс1кс3/4 |
33,7 |
32 |
26,9 |
25 |
38 |
38 |
| 25кс25кс15 |
1кс1кс1/2 |
33,7 |
32 |
21,3 |
18 |
38 |
38 |
| 32кс32кс32 |
1.1/4кс1.1/4кс1.1/4 |
42,4 |
38 |
42,4 |
38 |
48 |
48 |
| 32кс32кс25 |
1.1/4кс1.1/4кс1 |
42,4 |
38 |
33,7 |
32 |
48 |
48 |
| 32кс32кс20 |
1.1/4кс1.1/4кс3/4 |
42,4 |
38 |
26,9 |
25 |
48 |
48 |
| 32кс32кс15 |
1.1/4кс1.1/4кс1/2 |
42,4 |
38 |
21,3 |
18 |
48 |
48 |
| 40кс40кс40 |
1.1/2кс1.1/2кс1.1/2 |
48,3 |
45 |
48,3 |
45 |
57 |
57 |
| 40кс40кс32 |
1.1/2кс1.1/2кс1.1/4 |
48,3 |
45 |
42,4 |
38 |
57 |
57 |
| 40кс40кс25 |
1.1/2кс1.1/2кс1 |
48,3 |
45 |
33,7 |
32 |
57 |
57 |
| 40кс40кс20 |
1.1/2кс1.1/2кс3/4 |
48,3 |
45 |
26,9 |
25 |
57 |
57 |
| 40кс40кс15 |
1.1/2кс1.1/2кс1/2 |
48,3 |
45 |
21,3 |
18 |
57 |
57 |
| 50кс50кс50 |
2кс2кс2 |
60,3 |
57 |
60,3 |
57 |
64 |
64 |
| 50кс50кс40 |
2кс2кс1.1/2 |
60,3 |
57 |
48,3 |
45 |
64 |
60 |
| 50кс50кс32 |
2кс2кс1.1/4 |
60,3 |
57 |
42,4 |
38 |
64 |
57 |
| 50кс50кс25 |
2кс2кс1 |
60,3 |
57 |
33,7 |
32 |
64 |
51 |
| 50кс50кс20 |
2кс2кс3/4 |
60,3 |
57 |
26,9 |
25 |
64 |
44 |
| 65кс65кс65 |
2.1/2кс2/1/2кс2.1/2 |
73,0 |
76 |
73,0 |
76 |
76 |
76 |
| 65кс65кс50 |
2.1/2кс2/172кс2 |
73,0 |
76 |
60,3 |
57 |
76 |
70 |
| 65кс65кс40 |
2.1/2кс2/1/2кс1.1/2 |
73,0 |
76 |
48,3 |
45 |
76 |
67 |
Преимущество
1, хорошее сопротивление носки: используя высококачественный материал стали углерода, значительно улучшающ твердость и прочность на растяжение продукта.
2, удобная установка: приняты спецификации серии безшовной трубы для наружной стены, которая значительно облегчает дизайн и установку штуцеров трубы. Между тем, она имеет хорошее сваривающ представление, и может быть сварена и служена фланцем. Высокотемпературное сопротивление.
3, хорошая коррозионная устойчивость: она может выдержать все виды въедливых средств массовой информации (кислоты, алкалиа, соли) и органических средств массовой информации (за исключением растворителя нафталина) внутри некоторые температура и ряд концентрации.
4, она выдержана в 80 видах органических растворителей на ℃ 20 ℃ и 80 на 30 дней, без любого анормалного явления на поверхности, и почти никаком изменении в других физических свойствах.
Применение
1, равный тройник диаметра широко использовано в конструкции и обслуживании петрочемикал, нефти и газ, сжиженного газа, удобрения, электростанции, ядерной энергии, судостроения, папермакинг, фармацевтического, гигиена питания, городская конструкция и другие индустрии.
2, в индустрии, давление этого вида штуцеров трубы выше, максимальное давление может достигнуть 600 кг, и давление труб водопровода в жизни ниже, вообще 16 кг.

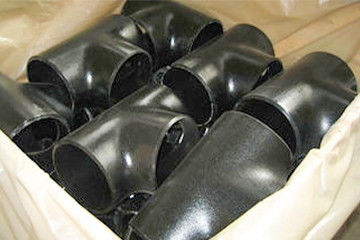

Пакет
a. Пластиковое подгонянное Д. пакета к.Паллет сумки пакета б.Вове сумки пузыря
Срок поставки
Наша фабрика имеет высокую способность для продукции, срок поставки 45дайс для небольшого количества, или если вы спешность для этого, то, мы можем аранжировать и встретить вашу дату перевозки груза.
